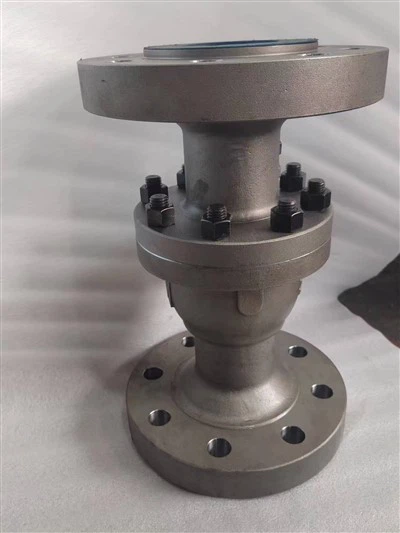

Noodstop Drijvende kogelkraan

Nooduitschakeling drijvende kogelkranen worden vervaardigd in overeenstemming met API 6D. De klep is geconfigureerd in een gesmeed, vastgeschroefd tweedelig split-body-ontwerp met een kleine diameter, geschikt voor werkomstandigheden met middelmatige/lage druk. Gekenmerkt door een eenvoudig ontwerp, worden de klepzittingen rechtstreeks in de behuizing gestoken.
De stroomopwaartse stromingsdruk duwt de vrij zwevende bal tegen de stroomafwaartse zitting - de resulterende compressie zorgt voor een perfecte lekvrije afdichtingsoplossing.
De steel is aan de bovenkant van de kogel verbonden en zorgt ervoor dat de klep met een kwartslagbeweging opent en sluit.
De materiaalkeuze is volledig aanpasbaar om te voldoen aan de projectspecificaties van de klant en er zijn verschillende unieke kenmerken beschikbaar die een verbeterde technische oplossing bieden die geschikt is voor agressieve offshore-omgevingen en corrosieve en schurende vloeistoffen.

KLEPONTWERP

Gebaseerd op API 6D

TEMPERATUURBEREIK

-150 tot 662 graden F (-101 tot 350 graden)

MAAT

NPS 1/2-6 (DN 15-150)

DRUKKLASSE

ASME 150 - ASME 2500

VAN OGEN TOT GEZICHT

Volgens API 6D-standaard

EINDE VERBINDINGEN

RF, RTJ volgens B16.5 en B16.47

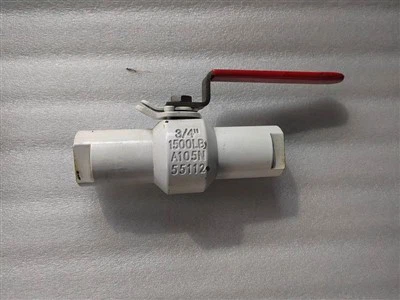

SW, socket gelast volgens B16.11

LICHAAMSONTWERP

Gesmeed/gegoten, geschroefd tweedelig

ZETELONTWERP

Zachte of metalen zitting met harde bekleding op bal en zittingen

FUNCTIES

Secundaire afdichtingen van puur grafiet
Antistatisch apparaat
Anti-uitblaasstuurpen
Bi-directionele strakke afsluiting
Stengelpakking met lage emissies beschikbaar
O-ring/lipafdichtingen en grafietconfiguratie

OPERATOR

Handmatig: sleutel of tandwiel met hangslot

TESTEN & CERTIFICATIES

Naleving van API 6D & ISO 5208 & API 598 inspectie en testen
Brandveilig en brandgetest volgens API 6FA/607
SIL 3-certificering volgens IEC61508
Diffuse emissie volgens ISO15848
PED 2014/68/EU
