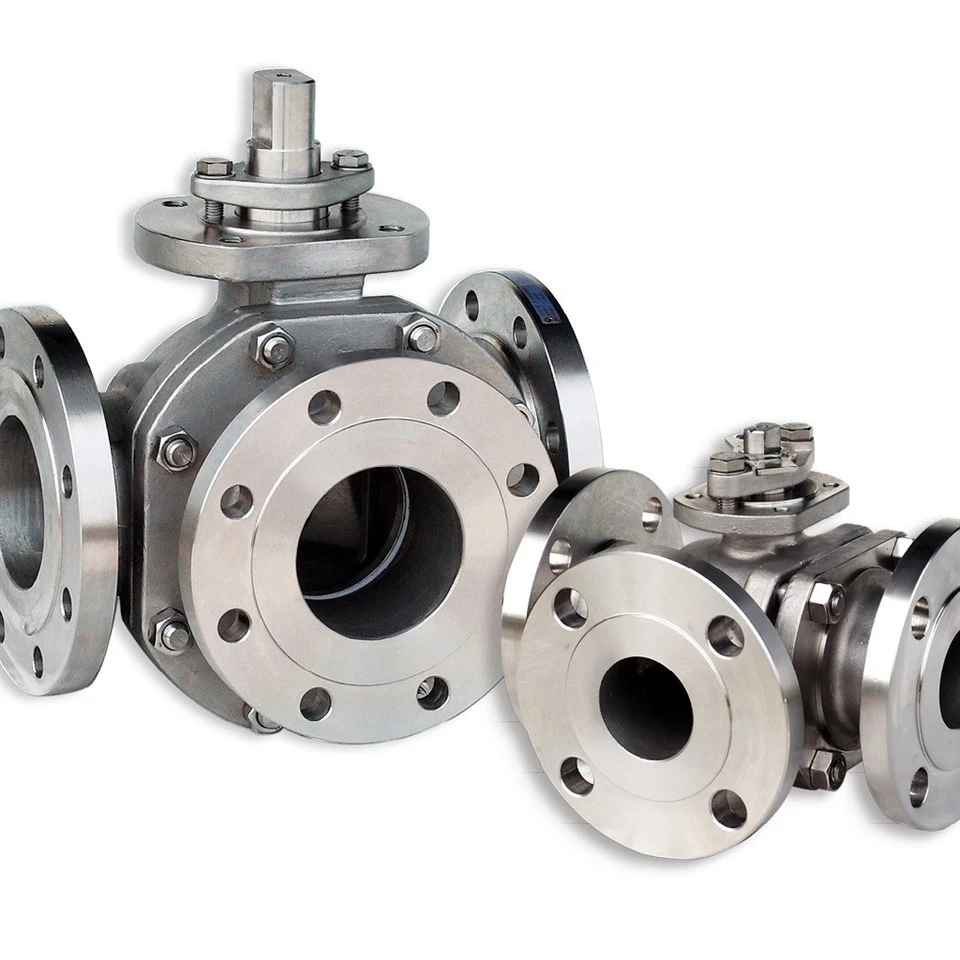

Blowout-proof kogelkraan

Blowout proof spindel drijvende kogelkranen worden vervaardigd in overeenstemming met API 6D. De klep is geconfigureerd in een gesmeed gebout tweedelig split-body ontwerp met een kleine diameter, geschikt voor gemiddelde/lage druk werkomstandigheden. Gekenmerkt door een eenvoudig ontwerp, worden de klepzittingen direct in het lichaam geplaatst.
De stroomopwaartse stromingsdruk duwt de vrij zwevende kogel tegen de stroomafwaartse zitting. De resulterende compressie zorgt voor een perfecte lekvrije afdichtingsoplossing.
De Blowout-proof spindel is aan de bovenkant van de kogel bevestigd en zorgt ervoor dat de klep met een kwartslagbeweging kan worden geopend en gesloten.
De materiaalkeuze is volledig aanpasbaar aan de projectspecificaties van de klant en er zijn diverse unieke functies beschikbaar die een verbeterde technische oplossing bieden die geschikt is voor agressieve offshore-omgevingen en corrosieve en schurende vloeistoffen.

KLEP ONTWERP

Gebaseerd op API 6D

TEMPERATUURBEREIK

-150 tot 662 graden F (-101 tot 350 graden)

MAAT

NPS 1/2-6 (DN 15-150)

DRUKWAARDIGHEID

ASME 150 - ASME 2500

OOG IN OOG

Volgens API 6D-norm

EINDVERBINDINGEN

RF, RTJ volgens B16.5 en B16.47
SW, Socket gelast volgens B16.11

LICHAAMSONTWERP

Gesmeed/gegoten geschroefd tweedelig

ZIT ONTWERP

Zacht of metalen zitting met Hardfacing op bal en zittingen

FUNCTIES

Secundaire afdichtingen in zuiver grafiet
Antistatisch apparaat
Anti Blow-out-stam
Bidirectionele, strakke afsluiting
Lage vluchtige emissie stampakking beschikbaar
O-ring/lipafdichtingen en grafietconfiguratie

BEDIENER

Handleiding: sleutel of tandwiel met hangslot

TESTEN & CERTIFICERINGEN

Naleving van API 6D & ISO 5208 & API 598 inspectie en testen
Brandveilig en brandgetest volgens API 6FA/ 607
SIL 3-certificering volgens IEC61508
Vluchtige emissie volgens ISO15848
PED 2014/68/UE
