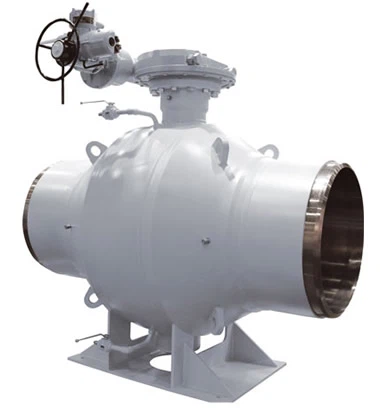

Metalen zitting volledig gelaste kogelkraan

Platinum valve biedt een compleet assortiment volledig gelaste twee- of driedelige zij-intrede kogelkranen. De volledig gelaste bodyconstructie biedt een lichtere oplossing en vermijdt tegelijkertijd mogelijke lekpaden naar de externe omgeving, wat zorgt voor een betrouwbare bescherming van het hele systeem. Een solide dubbele draaipuntconfiguratie en twee onafhankelijke zittingen met bidirectionele afdichting zorgen voor het hoogste niveau van dichtheid en betrouwbaarheid onder hoge druk- en temperatuuromstandigheden in alle kritische isolatieservices. Er zijn verschillende unieke functies beschikbaar die geavanceerde technische oplossingen bieden die geschikt zijn voor zoete of zure gasprocessen of pijpleidingtoepassingen.

Metalen klepkogel en zitting zijn de kritische onderdelen van metalen kogelkleppen. Het is ontworpen voor extreem hoge druk, temperatuur en schurende omstandigheden, zoals het afsnijden of verbinden van vaste korrels, gesmolten slurry, kolenkracht, gloeiende sintel, stoomwater of andere vloeistoffen etc. Daarom heeft het de eigenschap van antistatische constructie, extra sterke coating, volledige boring en gereduceerde boring, brandveilige eigenschap conform API607 en betrouwbare afdichtingsprestaties.

KLEP ONTWERP

Gebaseerd op API 6D en klantvereisten

TEMPERATUURBEREIK

-150 tot 428 graden F (-101 tot 220 graden)

MAAT

NPS 1-36 (DN 25-900)

DRUKWAARDIGHEID

ASME 150 - ASME 2500

OOG IN OOG

Volgens API 6D-norm

EINDVERBINDINGEN

RF, RTJ volgens B16.5 en B16.47
BW, stompgelast volgens B16.25

MATERIALEN:

Koolstofstaal, roestvrij staal, koolstofstaal voor lage temperaturen, duplex, super duplex, inconel

LICHAAMSONTWERP

Gesmeed geschroefd tweedelig en driedelig

ZIT ONTWERP

Metalen zitting met Hardfacing op bal en zittingen

FUNCTIES

Dubbel blok- en bloedingsontwerp (DBB)
Secundaire afdichtingen in zuiver grafiet
Antistatisch apparaat
Anti-blowout-stam
Noodkitinjectie op zittingen en steel beschikbaar
Lage vluchtige emissie stampakking beschikbaar
CRA-overlay op alle dynamische afdichtingsgebieden of op alle natte delen beschikbaar
Stamverlenging voor ondergrondse installaties

BEDIENER

Handleiding: sleutel of tandwiel met hangslot
Aangedreven: Pneumatisch/ Hydraulisch/ Elektrisch

TESTEN & CERTIFICERINGEN

Naleving van API 6D & ISO 5208 & API 598 inspectie en testen
Brandveilig en brandgetest volgens API 607
SIL 3-certificering volgens IEC61508
Vluchtige emissie volgens ISO15848
PED 2014/68/UE
