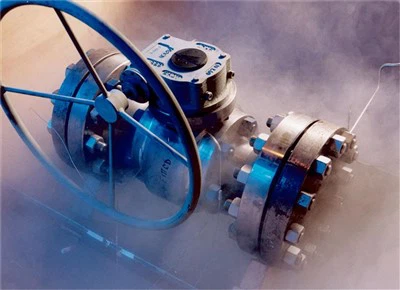

Cryogene kogelkraan van roestvrij staal

Cryogene kogelkranen van roestvrij staal worden vervaardigd voor extreem lage temperaturen en cryogene toepassingen. De kleppen zijn ontworpen met een integrale bonnetverlenging die voorkomt dat cryogene vloeistoffen de steelpakking bereiken door de vloeistoffen te laten koken en om te zetten in gas. Dit minimaliseert het energieverlies langs de verlenging en beschermt de klep tegen storingen. De structurele integriteit van de klep beperkt thermische vervorming van interne componenten veroorzaakt door temperatuurvariatie tot een minimum, waardoor het hoogste prestatieniveau voor strakke afsluiting in kritieke LNG-velden wordt gegarandeerd.

KLEP ONTWERP

Gebaseerd op BS 6364, MESC 77/200, ISO 28921-1 en klantvereisten

TEMPERATUURBEREIK

-320 tot 212 graden F (-196 tot 120 graden)

MAAT

NPS 1-30 (DN 25-750)

DRUKWAARDIGHEID

ASME 150 - ASME 900

OOG IN OOG

Volgens API 6D-norm

EINDVERBINDINGEN

RF, RTJ volgens B16.5 en B16.47
BW, stompgelast volgens B16.25

MATERIALEN:

Roestvrij staal

LICHAAMSONTWERP

Gesmeed geschroefd tweedelig en driedelig

ZIT ONTWERP

Zacht of metalen zitting met harde bekleding op kogel en zittingen
Zittingontwerp om te voorkomen dat er vloeistof in de lichaamsholte blijft zitten

FUNCTIES

Secundaire afdichtingen in zuiver grafiet
Antistatisch apparaat
Anti-blowout-stam
Lip seal-configuratie
Lage vluchtige emissie stampakking beschikbaar
Verlengde motorkap voor lage en cryogene service

BEDIENER

Handleiding: sleutel of tandwiel met hangslot
Aangedreven: Pneumatisch/ Hydraulisch/ Elektrisch

TESTEN & CERTIFICERINGEN

Naleving van BS 6364, MESC 77/200, ISO 28921-1 inspectie en testen

Brandveilig en brandgetest volgens API 6FA/607
SIL 3-certificering volgens IEC61508
Vluchtige emissie volgens ISO15848
PED 2014/68/UE
